Надворешен DC изолатор прекинувач

Прекинувач за надворешен DC изолатор SYDSE-32, испорачан од производител со седиште во Кина Zhejiang Soutya New Energy LLC, е 300–1500 V DC, 32 A неполаризиран ротационен прекинувач со контактен јаз од 8 mm и ротирачки двоен прекин контакти за брзо изумирање на лакот. е дизајниран за сигурен прирачник изолација во PV-комбајнерски кутии, батерии и системи за складирање енергија.

Карактеристично

Неполаритет
IP66 заштита
Краток лак
Материјал отпорен на пламен
Ротирачки контакт со дизајн за самочистење

Апликативни сценарија

1.PV кутии со комбинирани жици

Монтиран помеѓу дојдовните жици и DC магистралата, изолаторот дава монтери видлива точка на прекин што може да се заклучува за безбедно одржување на жиците или брзо исклучување во услови на дефект.

2.Регалки за складирање на енергија за батерии

Поставен на позитивните и негативните краеви на секој кластер, им овозможува на техничарите да се изолираат поединечни батерии без да се исклучи целата банка, поддршка на протоколи за сервисирање и заштита од пожари со топла размена.

3.Контејнеризирани ESS лизгалки

Се користи како рачно исклучување на DC на надворешниот ѕид на лизгачот, IP66 куќиштето издржува перење и прашина додека контактниот јаз од 8 mm ги исполнува Барање за изолација од 1500 V за NEC 690.35 и IEC 60364-5-53.

4.EV кабинети за брзо полнење

Неполаризираниот, двонасочен дизајн безбедно го прекинува 800–1000 V DC врска помеѓу модулот за полнач и батерискиот пакет, овозможувајќи итно запирање или замена на модулот без оштетување на лакот.

5.Комерцијални инвертери на покривот

Инсталирана директно под инвертерот, ротационата рачка може да се заклучи положбата ИСКЛУЧЕНО за исклучување/заклучување при замена на инвертерот или Сервисирање со дефекти на лак, со што се елиминира потребата да се искачите до комбинирачот на рабовите на покривот кутија.

Технички параметар

Параметри за жици

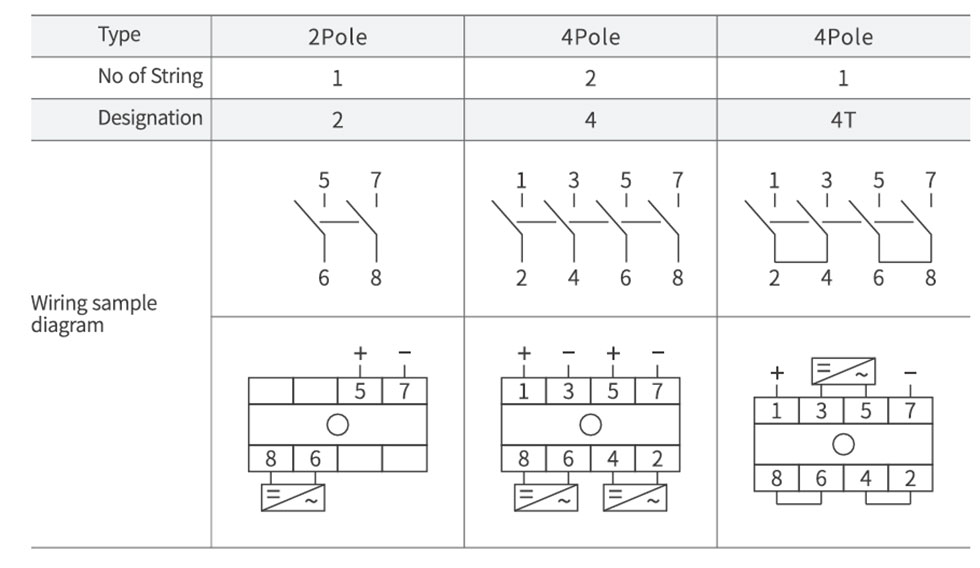

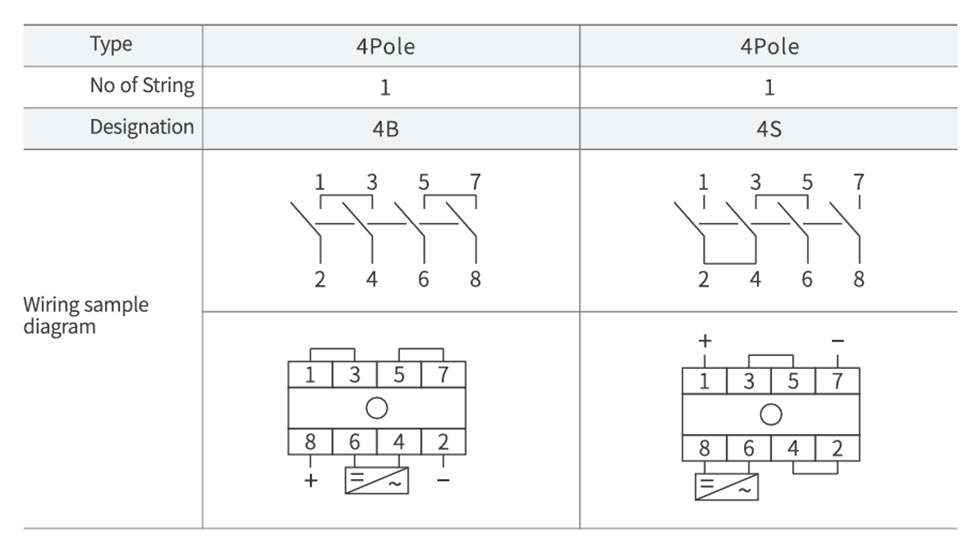

Вирнг дијаграм

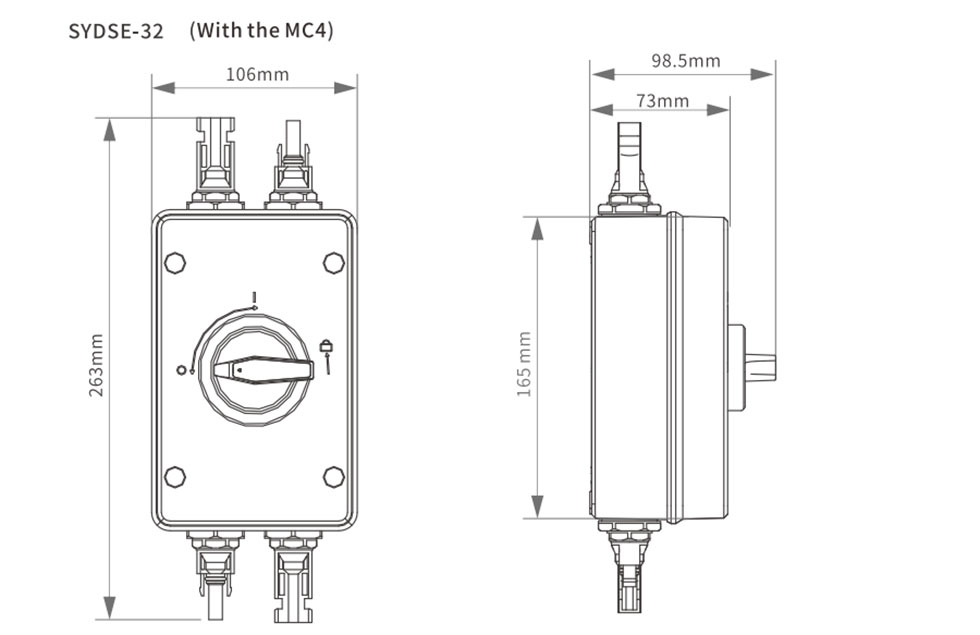

Изглед и димензии на инсталација
