DC AFCI комбинирана кутија 12 во 1 надвор

Комбинаторна кутија 1500 V DC AFCI 12 во 1, испорачана од Кина производителот Zhejiang Soutya New Energy LLC, е 1500 V DC Агрегатна единица заштитена со лак, изградена за фотоволтаици во комунални размери. Излеано од алуминиумска легура обложена со прав, стабилна со УВ зраци и запечатена со IP65 ограден простор издржува прскање со крајбрежни сол и пустински песочни бури без корозија или навлегување вода. Внатрешно, дванаесет DC PV осигурувачи даваат индивидуални Заштита од низа од прекумерна струја, додека термичко-магнетно обликувано куќиште прекинувачот (MCCB) со ознака 250 А обезбедува краток спој и преоптоварување изолација. Контакторот за еднонасочна струја овозможува далечинско исклучување од инвертерот или SCADA соба, и двојни SPD од класа II (±/PE) со стегач предизвикани молњски бранови. Ан интегрираната контролна единица за следење (MCU) зема примероци од секоја низа до дванаесет Сензори за струја со ефект на сала, два сензори за напон и два NTC температура сонди, овозможувајќи споредба на моќноста во реално време, откривање на дефекти на лакот и отворање со брз контакт во рок од 50 ms. Сите податоци се извезуваат преку изолиран RS485 интерфејс со Modbus-RTU протокол, и преден LED/LCD дисплеј дава локални шифри за аларм и хистограми со струја на низа. Фабрички ожичен позитивен, негативните и PE собирниците одржуваат сигурен континуитет на заземјувањето, што го прави на кутија суштинска паметна изолација, заштита и центар за податоци за големи PV поднизи до 12 × 20 А влез.

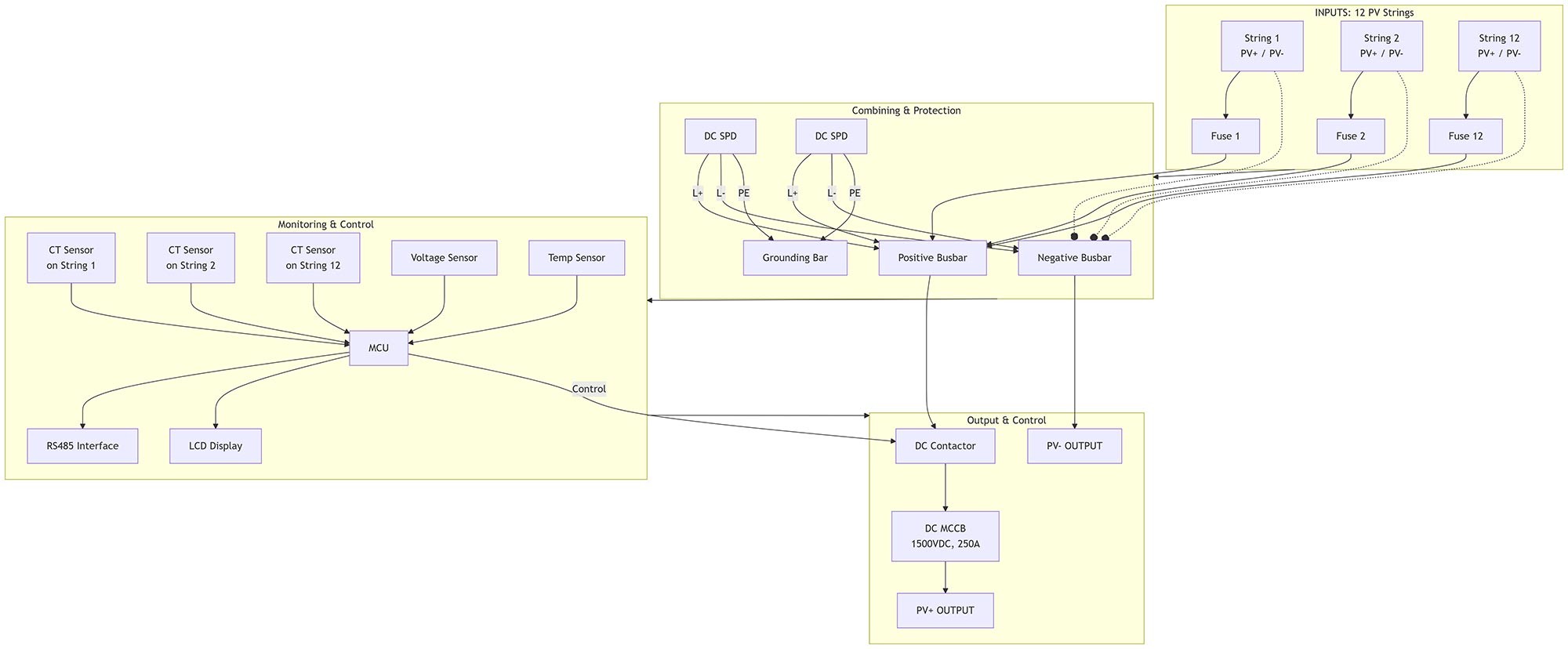

Дијаграм за поврзување

Апликативни сценарија

PV поле во комунални размери – Паметен центар на поднизи

Поставена на столбната плоча помеѓу редовите на тракерот, кутијата спојува дванаесет жици од 1500 V во еден 250 A homerun. Индивидуалните PV осигурувачи изолираат неисправни жици додека прекинувачот на куќиштето на мувлата обезбедува краток спој и преоптоварување заштита; DC контакторот добива сигнал за брзо исклучување од инвертер или SCADA, отворајќи ја низата во рок од 50 ms. Двојните SPD ја прицврстуваат молњата пренапони на долги еднонасочни работи и MCU, напојувана од 12 салонски CT, означува лачен дефект потписи и трендови на нерамнотежа преку RS485 до контролната соба, допуштајќи Екипите за одржување прецизно посочуваат дефектен модул пред да падне приносот.

Голем комерцијален покрив - Multi-MPPT собирна точка

Баластиран на челични послужавници преку широките рамни покриви, куќиштето се напојува a централен инвертер од 250 kW. Сензорите за напон и температура ја следат низата здравје; LCD екранот прикажува тековни хистограми во реално време за да можат менаџерите на објектите споредете ги перформансите на MPPT без да го отворите капакот. IP65 алуминиум отпорен на 55 °C топлина на покривот и возен дожд, додека контакторот овозможува далечинско исклучување за безбедност на пожарникарите при интервенции на покривот.

Агроволтаична настрешница – Комбинатор за покачен тракер

Суспендиран на столбните греди над редовите на културите, единицата издржува наводнување магла и пареи од амонијак. MCCB се справува со брзање од долг кабел капацитивност кога тракерите се рестартираат при изгрејсонце; температурни сензори во внатрешноста на кутија и на алармот на собирницата ако порастот на топлината на куќиштето надмине 20 K, што се активира режим на намалена моќност. Откривањето на дефекти на лак ги спречува сериските лакови што би можеле запали суво зеленило, а запечатеното алуминиумско куќиште задржува прашина и инсекти надвор од живи делови.

Индустриски двор со микро-мрежа – преден дел за складирање поврзан со DC

Прицврстен на подот покрај контејнерите за батерии, комбинирачот собира 12 жици во автобус од 1500 V DC кој го напојува полначот за PCS. Тековните сензори го потврдуваат тоа секоја низа подеднакво придонесува за циклусите на полнење; ако отстапувањето надминува 5 % MCU му сигнализира на EMS да ја изедначи или изолира слабата низа. МЦЦБ и контакторот обезбедува изолација со две точки за безбедно одржување на батеријата, додека SPD ги штитат чувствителните IGBT купови од шила предизвикани од гром.
