690V AC Комбинирачка кутија 4 во 1 излез

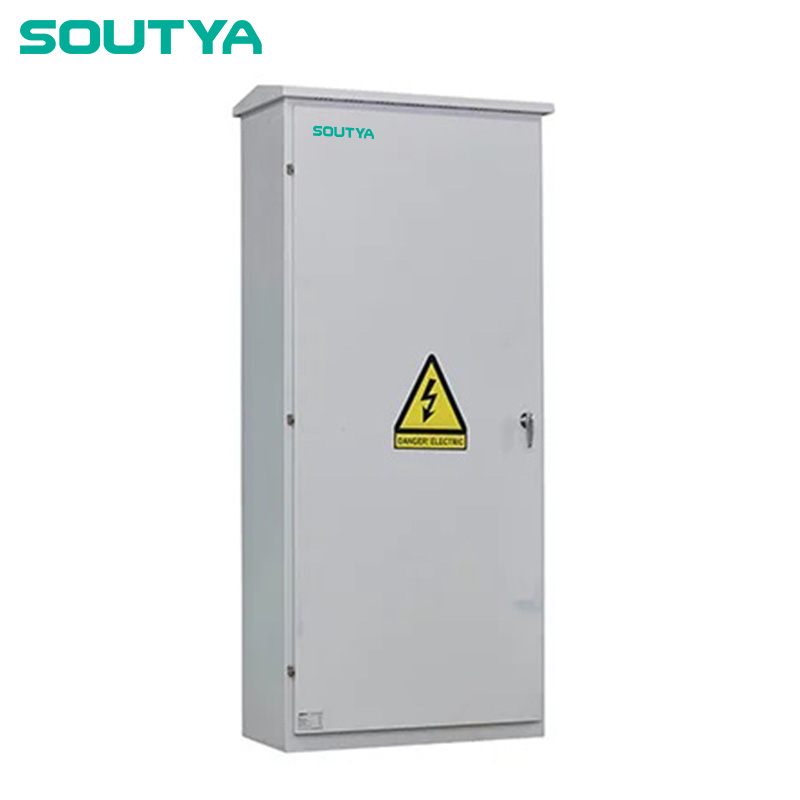

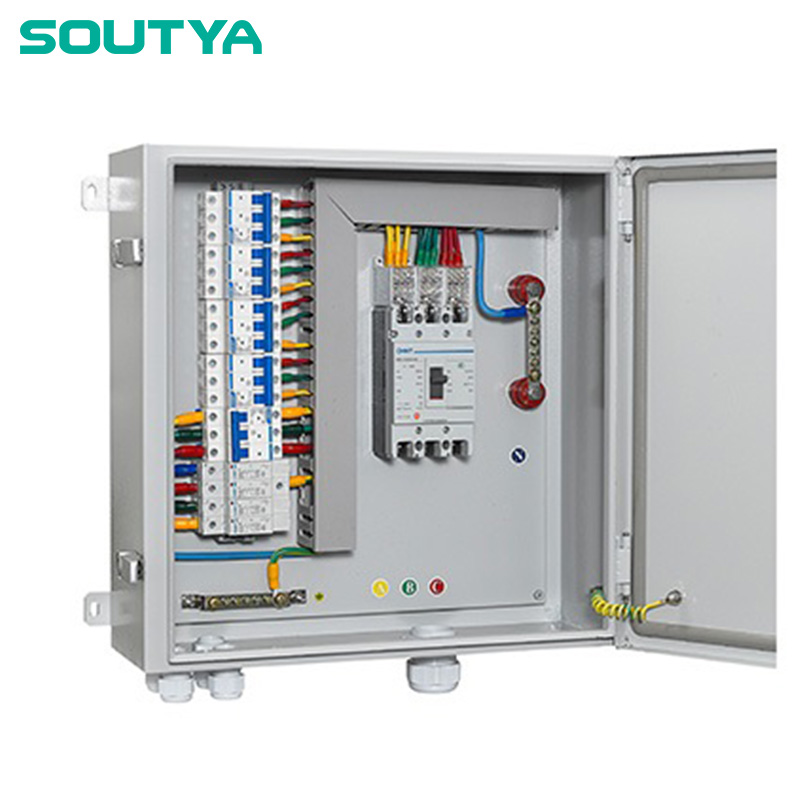

690V AC Комбинирана кутија 4 во 1 излез, испорачана од кинескиот производител Жеџијанг Soutya New Energy LLC, е 690V трифазна инвертер-комбинаторна единица конструиран со челик обложен со прав, отпорен на УВ и IP65 / Запечатување со оценка IK10 за издржливи перформанси на отворено. Куќите на заградениот простор четири прекинувачи со 4-полни со наизменична струја (160-250A) кои испорачуваат индивидуална заштита од прекумерна струја и краток спој на секој влез на инвертерот, додека единечен 4-полен прекинувач со калап со наизменична струја (630-1000A ) обезбедува Изолација од видливи прекини и заштита од преоптоварување за комбинираниот излез. Фабричките жичени L1, L2, L3, N и PE бакарни собирници обезбедуваат доверливи носивост на струја и еквипотенцијално поврзување, и вграден тип 2 4 Заштитниот уред со наизменична струја од 690V 690V штити од громови пренапони. Дизајниран за најмногу четири соларни жици инвертери (4*110-138 kW), обезбедува суштинско комбинирање на наизменична струја, имунитет на пренапони и безбедност на одржување.

Апликативни сценарија

1. Блокови за приземјување со помошна скала (320–550 kW)

Четирите MCCB влезови од 160–250A прифаќаат до четири жици инвертери од 138 kW; на 1000 A излезен MCCB ја напојува MV трансформаторската станица, намалувајќи ги каблите и трошоци за ровови низ големите соларни паркови.

2. Централно-инвертер лизгалки

Монтирана на истата рамка како и инвертерите, кутијата делува како „локален центар за наизменична струја“ — паралелизирање на четири излези на инвертерот пред да помине еден голем кабел до Главна прстен, поедноставување на жици за лизгање и пристап за одржување.

3. Комерцијални маси на покривот > 300 kW

Челичното куќиште IP65 и рејтингот на удар IK10 овозможуваат инсталација на покривот каде просторот е ограничен; 690 V номиналните компоненти го зголемуваат напонот на жицата, сечење Загуби на DC кабел и одржување на компактна страна на наизменична струја.

4. Земјоделски оранжерии и кластери за штала

Type-2 690 V SPD ја штити опремата за вентилација, наводнување и молзење од молњи вообичаени на отворени полиња, додека поединечни влезни MCCB нека земјоделците изолираат еден инвертер без да го исклучат целиот кластер.

5. Дистрибуирани комерцијални страници со 4-Pod

Секој 160–250 A MCCB служи како локално исклучување за посебна зграда лопатка за крило или автомобил-порта; заедничкиот излез MCCB од 630–1000 А го поедноставува мерењето и поврзување со мрежата, додека SPD ја чува целата локација од минливи пренапони.
