Кутија за следење на PV

Кутијата за следење на PV SYCM7 IP65, испорачана од кинескиот производител Zhejiang Soutya New Energy LLC, вклучува посветен собирач на податоци за платформата за управување со мониторинг на фотоволтаични и системи за складирање енергија. Тоа овозможува Агрегација на интерфејс, конверзија на протокол, собирање податоци, складирање податоци, централизирано следење и централизирано одржување на различни уреди во рамките на фотоволтаичните и системите за складирање енергија.

Апликации за вмрежување

Применливо за фотоволтаични системи и системи за складирање енергија:

1.Поддржува блиска работа преку мобилна апликација преку вградена WLAN.
2.Поддржува вмрежување прекуRs485:
- Се поврзува со инвертери на Huawei, PID и други уреди.
- Се поврзува со инвертери од трети лица, инструменти за следење на животната средина, кутиски трафостаници (STS) и броила со помош на стандарден Modbus-RTU протокол. - Се поврзува со броила користејќи го протоколот DL/T645.
- Се поврзува со уреди користејќи го стандардниот протокол IEC103.
3.Поддржува мрежно поврзување преку етернет за поврзување инвертери, паметни контролери за складирање енергија (Smart PCS), интелигентни низа системи за складирање на енергија, MBUS CCO и STS.
4.Поддржува MBUS вмрежување за поврзување на инвертерите на Huawei и PID-PVBOX кои поддржуваат MBUS комуникација.
5.Поддржува мрежно поврзување со двојна рамнина за сигурен пренос.
6.Поддржува поврзување со системи за управување:
- Се поврзува со системи за управување или уреди од трети страни користејќи протокол Modbus-TCP преку жична или безжична мрежа.
- Се поврзува со системи за управување или уреди од трети страни користејќи протокол IEC104 преку жична мрежа во локална мрежа.
- Се поврзува со системи за управување или уреди од трети страни користејќи протокол GOOSE преку жична мрежа.

Забелешка:
Не поддржува мрежно поврзување преку приватни мрежи 4G/3G/2G или LTE за поврзување со системи за управување со помош на протоколот IEC104.

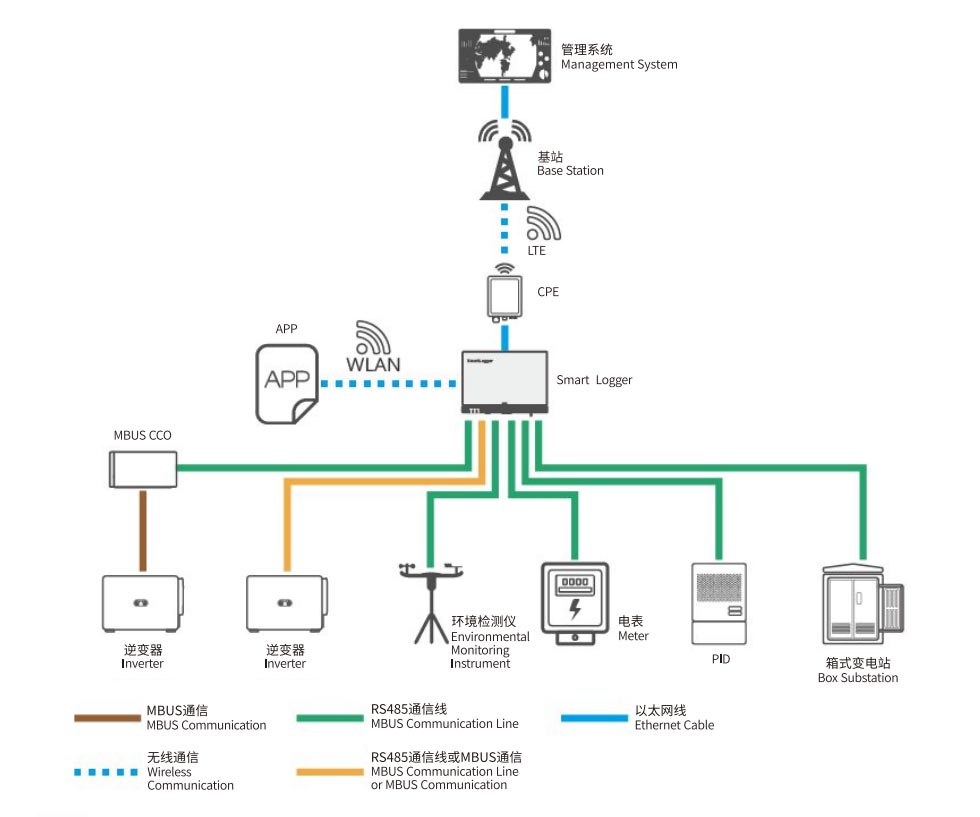

Типични сценарија за вмрежување

Поддржува вмрежување со прстенести влакна, вмрежување со фибер ѕвезда и вмрежување со етернет ѕвезда.

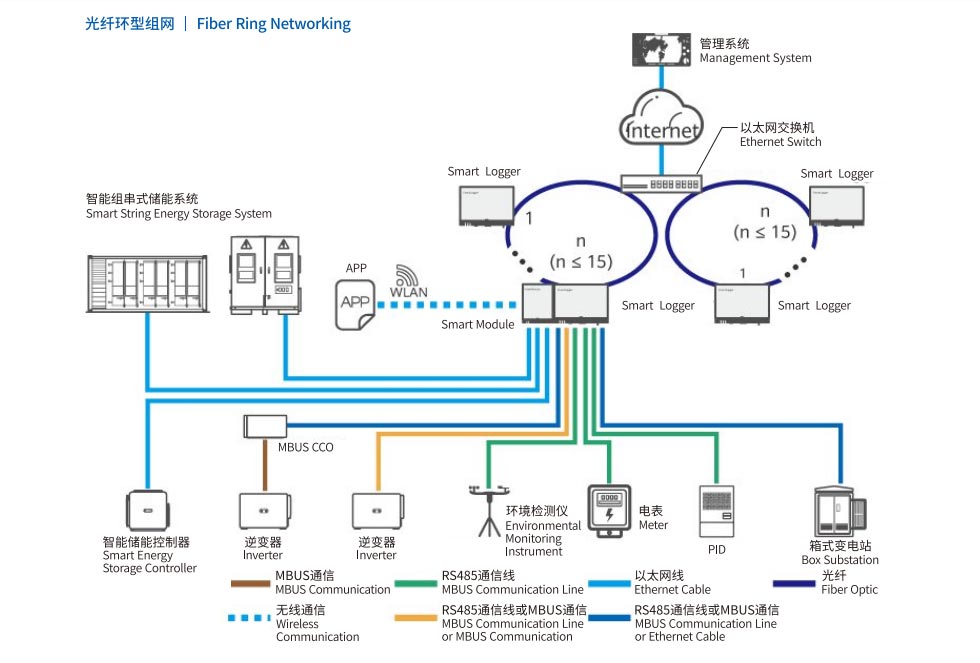

1.Вмрежување со прстен на влакна

Забелешка:
Мрежата со прстенести влакна составена од SmartLogger може да поврзе до 15 SmartLogger, од кои секој може да се поврзе со инвертери, инструменти за следење на животната средина, метри и други уреди.
Прекинувачот со влакна мора да го поддржува стандардниот протокол RSTP и да биде овозможен. Поставете го приоритетот на мостот на прекинувачот повисок од 0x8000 на SmartLogger (препорачано: 0x7000; колку е помала вредноста, толку е поголем приоритетот на мостот). Конфигурацијата методот за RSTP и приоритетот на мостот треба да се консултира со производителот. Ако прекинувачот не поддржува RSTP, на влакна прстен мрежа мора да се конвертира во синџир или ѕвезда топологија.
Повеќе прстенести мрежи со влакна може да се соберат преку Ethernet прекинувач и потоа да се поврзат со системот за управување.

2.Вмрежување со влакно или етернет ѕвезда

Забелешка:
Повеќе SmartLoggers може да се соберат преку Ethernet прекинувач и потоа да се поврзат со системот за управување.
При поврзување на SmartLoggers со Ethernet прекинувачот преку оптички влакна, максималното растојание за комуникација е 12 километри (со опционален оптички модул од 100 Mbps) или 10 километри (со опционален оптички модул од 1 Gbps); кога е поврзан преку етернет кабел, максималното растојание е 100 метри.
SmartLogger поддржува безжични мрежи вклучувајќи 4G/3G/2G и LTE приватни мрежи.

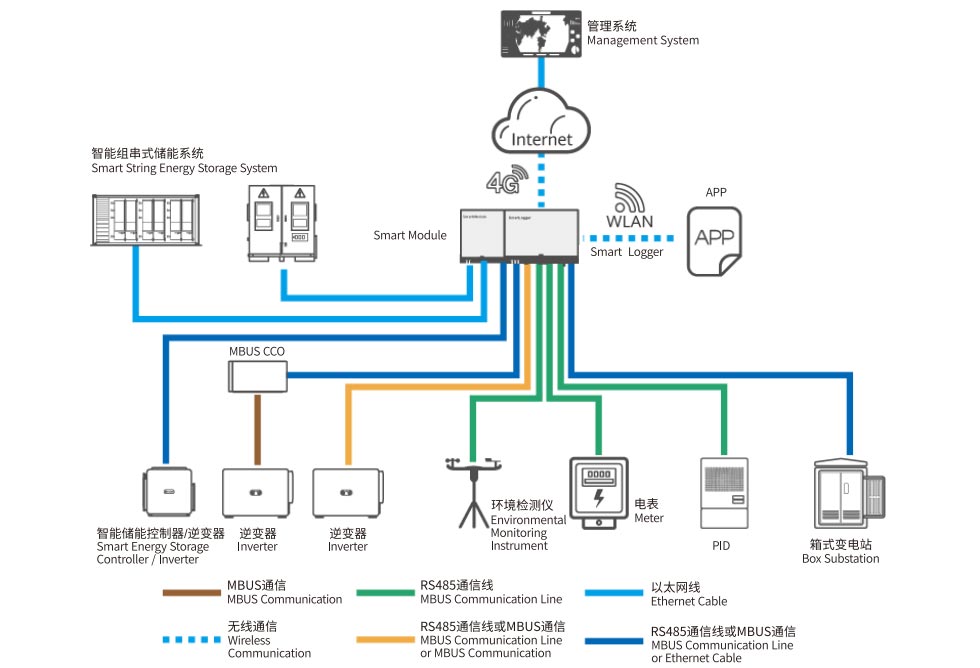

3.4G вмрежување

4.LTE Вмрежување со приватна мрежа

Забелешка:
WAN портот на SmartLogger се поврзува со CPE (опрема за простории за клиенти) преку POE модул и POE наплив заштитник.
IP адресата на SmartLogger и IP адресата на CPE мора да бидат поставени во истата подмрежа.
