Прекинувач за изолатор од типот на DC Drawout

SYDSC-32 DC DC Draw-Type Isolator Switch, испорачан од кинескиот производител Zhejiang Soutya New Energy LLC, обезбедува способност за префрлување 1 500 V DC, 32 A со оцена за отпорност на краток спој 1 200 A за кутии со соларни комбинирани и системи за дистрибуција DC.
▶ Компактна структура и модуларен дизајн. Секое коло е независно распоредено на посебен слој, со што се обезбедува поголема безбедност.
▶ Двоконтактна ротациона врска со дизајн за самочистење, што го продолжува животниот век на производот.
▶ Жици во стилот на тунел, кои нудат флексибилност и практичност.
▶ Силна еколошка приспособливост, способна да работи сигурно во температурен опсег од -40 до 85 °C.
▶ Се применува во фотоволтаични комбинирани кутии и фотоволтаични системи поврзани со мрежа.

Испрати барање

Опис на производот

SYDSC-32 DC DC Drawout-Type Isolator Switch, испорачан од производител со седиште во Кина Zhejiang Soutya New Energy LLC, е 1500 V DC, 32 A ротационен изолатор со двојни прекини, ротирачки контакти кои обезбедуваат брзо изумирање на лакот и висока доверливост. Со оцена за отпорност на краток спој 1200 A и 8 mm контактен јаз, тој е дизајниран за безбедно изолирање на колото во соларен комбинатор кутии, жици за батерии и системи за складирање енергија.

Карактеристично

Вртење со двоен контакт
IP66 заштита
Неполаритет
Краток лак
Материјал отпорен на пламен

Апликативни сценарија

1.PV Комбинирани кутии

Монтирана помеѓу жиците и инверторот, ротационата рачка истовремено исклучува позитивни и негативни проводници; двојните контакти обезбедете изолација од 1500 V DC без лак и на инсталатерите им дадете видлив прекин потребни за безбедно одржување.

2.Складирање на енергија на батерии DC панели

Инсталиран на собирницата за батерии, изолаторот може да прекине DC од страна на батеријата во едно брзо движење; неговиот 1200 A краток спој рејтинг за отпорност на производство издржува обратни струи на дефекти за време на вонредна состојба исклучувања.

3. Купови за брзо полнење

Внатре во брзите полначи од 800 V, верзијата со 4 пол одделува два независни напојување на батеријата. Неполарниот дизајн поддржува двонасочно полнење/празнење, додека куќиштето IP66 обезбедува долготрајно на отворено сигурност.

4.Комерцијални и корисни-скала на инвертер DC страни

Кога на инверторот му треба сервис или замена, SYDSC-32 дава јасна точка на прекин, спречувајќи оштетување на лакот на терминалите и работи од -40 °C до +85 °C за пустини или растенија на голема надморска височина.

5. Под-единици за складирање со контејнери

Се користи како прекинувач за одржување на ниво на кластер заедно со осигурувачи или прекинувачи, создава двостепена шема за изолација - осигурувач плус изолатор - ограничување на прекинот опсегот и подобрување на целокупната достапност на системот.

Технички параметар

Модел бр.		SYDSC-32
Номинален напон на изолација	Vdc	1500
Конвенционална струја за греење	A	32
Номинален импулсен напон	Vdc	8000
Icw Оценета струја за краткотрајна отпорност	A	780
Оценета способност за краток спој	A	1200
Отпорност на контакт	mΩ	≤3
Отпорност на изолација	mΩ	≥50
Максимална површина на кабелот (вклучувајќи скокач)
Едножична или стандардна	mm²	4-10
Вртежен момент
Затегнување на завртката на терминалот M4	Nm	1,2-1,8
Вртежен момент на префрлување	Nm	12:00 Вклучено, 9:00 Исклучено
Позицијата на копчето на прекинувачот	Nm	12:00 Вклучено, 9:00 Исклучено
Механички живот		10000
Електричен век, работна фреквенција		300 пати/200 пати/час
Електричен век, работна фреквенција		300 пати/200 пати/час
DC Полјаци		2, 4
Растојание за контакт (растојание на половите)	мм	8
Работна температура	℃	-40 до +85
Температура на складирање	℃	-40 до +85
Ниво на загадување		3
Класа на пренапон		Ⅲ
IP одделение со водоотпорна кутија		IP66

Параметри за жици

Модел	Низа	Пол	(Категорија на користење)DC-PV1DC-PV2IEC/EN60947GB/T14048.
			300 V		600 V		800 V		1000 V		1500 V
			PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2	PV1	PV2
SYDSC-32/2/32	1	2	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4/32	2	4	32	32	32	32	32	16	16	10	10	8
SYDSC-32/4S/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4B/32	1	4	32	32	32	32	32	32	32	32	32	32
SYDSC-32/4T/32	1	4	32	32	32	32	32	32	32	32	32	32

Дијаграм за поврзување

DC Drawout-Type Isolator Switch

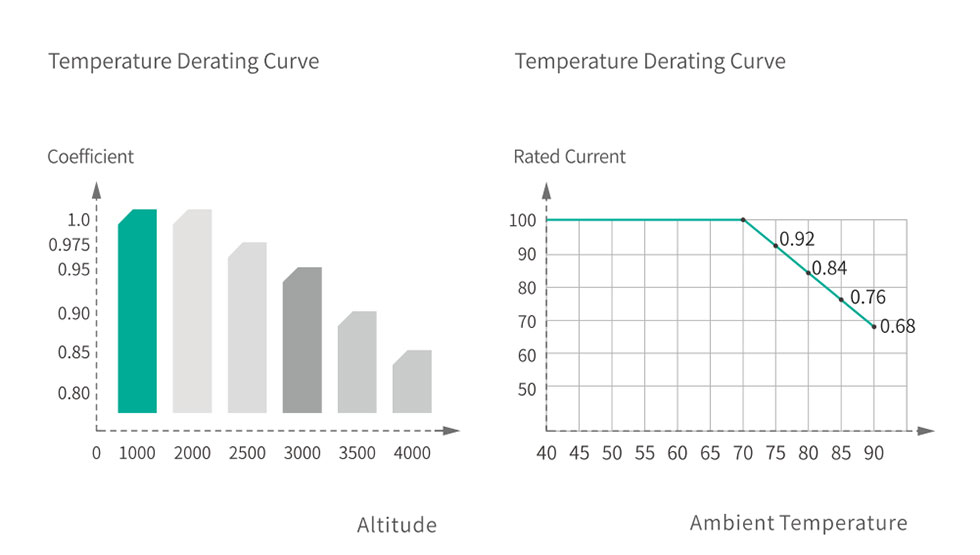

Дертирачка крива

DC Drawout-Type Isolator Switch

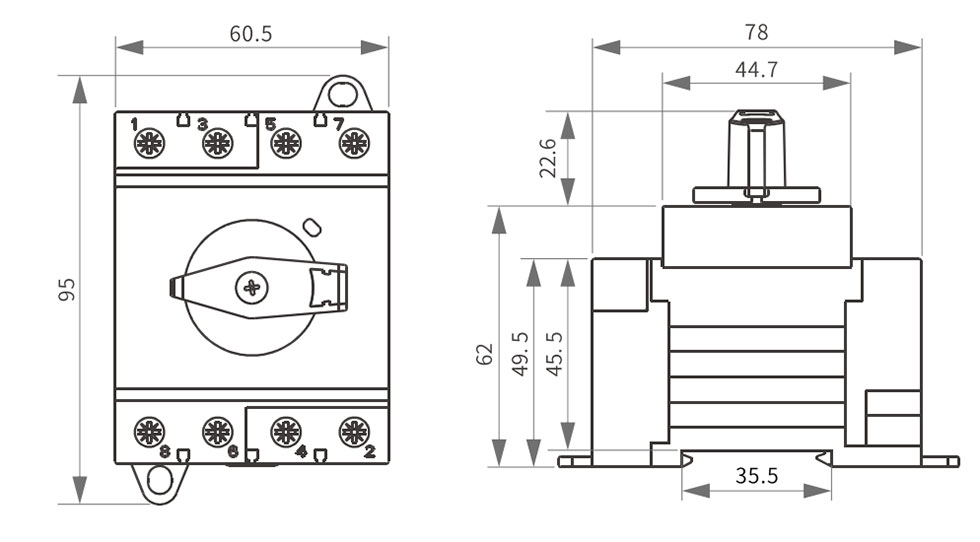

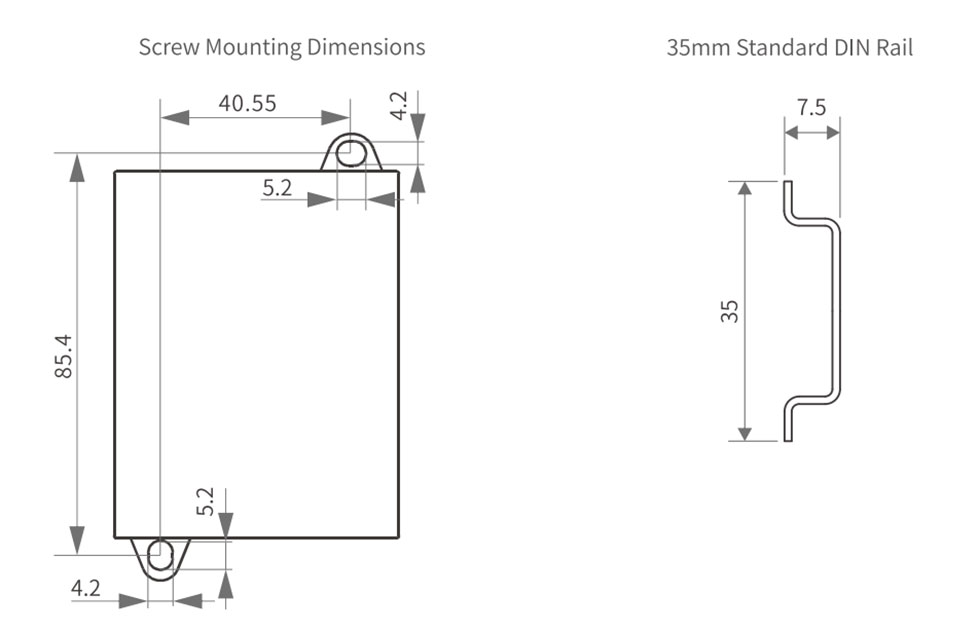

Изглед и димензии на инсталација

DC Drawout-Type Isolator Switch
