Како 1,2 MW соларен проект на покривот го намали времето на поврзување со мрежата за 35%

Позадина на клиентите

Производител на пијалоци со средна големина во Сарагоса, Шпанија, работи со две линии за флаширање и автоматизиран магацин, троши 2,8 GWh електрична енергија годишно. Зголемените трошоци за енергија и целите за корпоративна одржливост ја натераа компанијата да инсталира фотоволтаичен систем на покривот од 1,2 MW наменет за покривање на 35% од годишната потрошувачка. Постоечката електрична инфраструктура на централата обезбеди ограничен простор за дополнителна разводна опрема, а локалниот оператор на дистрибутивната мрежа наложи единствена, интегрирана точка за поврзување на мрежата.

Со какви предизвици се соочи објектот?

Проектниот тим откри дека составувањето точка за поврзување на мрежата од посебни компоненти создава сложеност што може да се избегне. Од различни добавувачи беа наведени прекинувач за наизменична струја за општа намена, самостоен метар панел, порта за комуникација и заштитник од пренапон. Секој уред пристигна со сопствено куќиште, барања за кабли и лист со технички податоци. Недостатокот на интеграција значеше дека распоредот на електричната просторија мораше да се ревидира двапати, а рецензентот на комуналните услуги го отфрли дизајнот двапати бидејќи не ги исполнуваше барањата за изолација и пренапон на IEC 60364-7-712. Осум недели од распоредот беа изгубени, а проценетите трошоци за реинженеринг и дополнителна дополнителна опрема се зголемија за 18%.

Финансиското влијание беше директно. Доцнењето го одложи поврзувањето на соларната централа за два месеца, што значеше дека компанијата продолжи да плаќа тарифи за електрична енергија на мрежата за тој период наместо да користи соларно производство. Казнената клаузула во договорот за EPC додаде дополнителен притисок за решавање на проблемот со опремата.

Зошто тимот го избра кабинетот Soutya PV поврзан со мрежа?

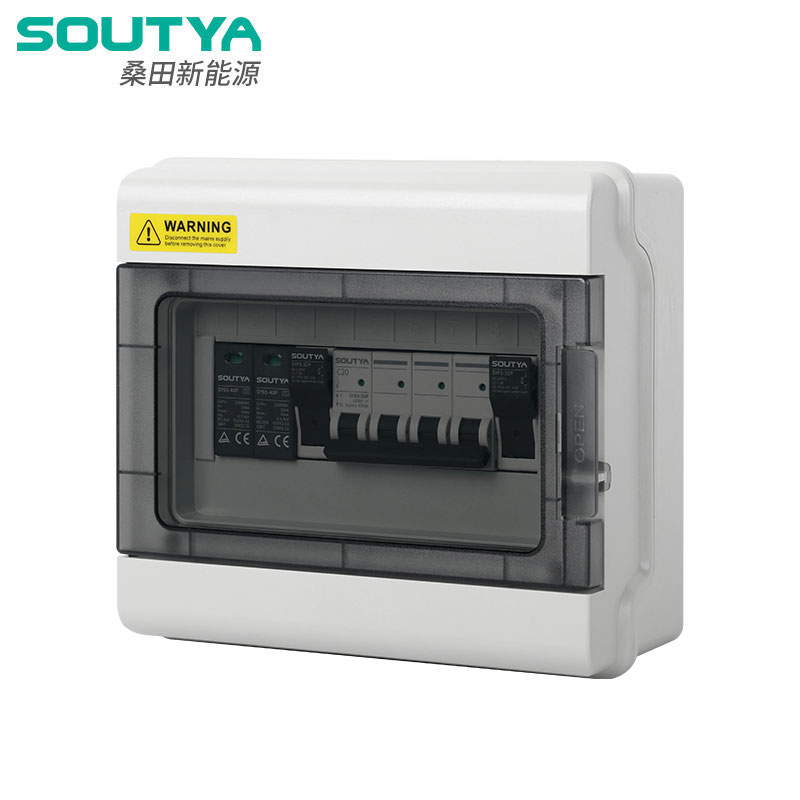

По евалуација на три алтернативи, инженерскиот тим го избра кабинетот поврзан со Soutya PV мрежа. Единицата интегрира заштита на струјното коло со наизменична струја, заштита од пренапони од тип 2, прецизно мерење на енергија и интерфејс за далечинско управување во едно претходно склопено куќиште. Тој е фабрички тестиран, носи деклариран рејтинг за краток спој што одговара на параметрите на комуналната трафостаница и вклучува видлив прекинувач за исклучување што може да се заклучува. Овие карактеристики ја задоволија локалната безбедносна инспекција без прилагодено инженерство.

Клучен фактор на одлука беше документацијата за усогласеност. Кабинетот беше дизајниран да се усогласи со IEC 62548 за заштита од фотонапонска низа и IEC 60364-7-712 за нисконапонски инсталации. Производителот обезбеди целосна декларација за сообразност и извештаи за тестирање, дозволувајќи му на инженерскиот тим да ја поднесе апликацијата за поврзување без да врши дополнителни тестирања на типот или пресметки. Ова го намали ризикот од ново отфрлање и го скрати циклусот на внатрешен преглед.

Како беше имплементиран Кабинетот?

Опремата е нарачана во третата недела од ревидираниот распоред на проектот. Испораката од фабриката Souya во Кина траеше три недели. Инсталирањето од локалниот изведувач на електрична енергија траеше еден ден, со двајца техничари од Soutya кои надгледуваа на лице место. Кабинетот беше поставен на бетонска подлога покрај постоечката нисконапонска разводна табла. Страната со еднонасочна струја беше поврзана со комбинаторот на жици преку кабел од 120 метри, а излезот за наизменична струја беше поврзан со трансформаторот на комуналната компанија. Портата за комуникација беше поврзана со SCADA системот на фабриката без да биде потребен посебен конвертор на протокол.

За време на пуштањето во работа, тимот за тестирање на броилата на претпријатието идентификуваше неусогласеност помеѓу односот на трансформаторот за мерна струја и поврзаното оптоварување. Теренските инженери на Soutya ги приспособија внатрешните поставки на кабинетот и повторно ја потврдија точноста на мерењето во рок од два часа. Овој брз одговор спречи второ повторно поднесување на дозволата, што би додало уште најмалку две недели на проектот.

Какви квантифицирани резултати следеа?

Девет месеци по поврзувањето, системот немаше непланирани исклучувања. Процесот на одобрување за поврзување со мрежата падна од 14 недели на 9 недели, што е намалување за 35%. Вкупниот инсталиран трошок за точката за поврзување на мрежата беше 18.500 американски долари, во споредба со првичната проценка за одделни компоненти од 23.000 американски долари, што е заштеда од 19,5%. Интегрираниот интерфејс за податоци ја елиминираше посебната порта, заштедувајќи дополнителни 600 долари во хардвер и 300 долари за работа. Точноста на мерењето на енергијата беше потврдена на 0,2%, давајќи на централата веродостојни податоци за нејзините извештаи за управување со енергијата. Системот има регистрирано 99,9% време на работа, со еден планиран прекин на одржување од четири часа.

Пократкиот циклус на одобрување, исто така, го зголеми готовинскиот тек на проектот. Соларната централа почна да генерира три месеци порано од предвиденото, што додаде приход што ги надомести претходните инженерски трошоци. Енергетскиот менаџер на централата сега ги користи информациите од кабинетот во месечниот извештај за одржливост.

Сведоштво на клиентот

„Префрлувањето на кабинетот на Soutya го отстрани најтешкиот дел од процесот на издавање дозвола. Единицата беше подготвена за одобрување, а инсталатерот нè изведе преку прегледот на комуналните услуги два месеци побрзо од нашиот прв дизајн. Имањето еден надгледуван уред за целото поврзување на мрежата е исто така вредно за нашиот тим за одржување. - Карлос Мендез, менаџер на капацитети

Лекции и препораки

Од овој проект произлегоа три практични упатства. Прво, рано започнете ги дискусиите за поврзување на мрежата со алатката и потврдете дали интегрираниот кабинет е прифатлив пред да развиете приспособен панел. Второ, изберете опрема со документирана усогласеност со меѓународните стандарди како што се IEC 60364-7-712 и IEC 62548. Трето, побарајте од производителот да обезбеди поддршка за пуштање во работа на лице место; проблемите со интерфејсот се појавуваат во фазата на инспекција на комуналните услуги, а техничкиот одговор може да спречи долготрајно повторно поднесување.

Доколку проектот се повтори, инженерскиот тим ќе ги доведе техничките прегледувачи на претпријатието во чекорот за избор на опрема, наместо да чека до поднесувањето на дизајнот. Тоа претходно вклучување можеби целосно го избегна првиот извештај за неусогласеност.

Релевантни индустриски стандарди:IEC 60364-7-712:2017 (Нисконапонски електрични инсталации — Сончеви PV системи за напојување), IEC 62548:2016 (Фотоволтаични низи — Барања за дизајн).
