Заштитен уред од 1500V DC пренапони

Заштитниот уред SYS5-40P 1500V DC од пренапони, испорачан од Кина производителот Zhejiang Soutya New Energy LLC, е 500–1500 V DC, T2-класа SPD со максимална струја на празнење од 40 kA и ≤5,2 kV напонска заштита ниво, со термичко исклучување и далечински далечински управувач за неуспешно сигнализирачки контакт за SCADA интеграција, дизајниран за наплив на имунитет во ФВ низи во размер за комунални услуги, BESS контејнеризиран и полнење со висока моќност на EV инфраструктура.

Апликативни сценарија

1. Сончеви фарми од 1500 V во комунални размери

Внатре во DC кабинет од 3,3 MW инвертер станици, еден SPD на MPPT влез штити од директни и индиректни громови. Нивото на заштита од 5,2 kV исполнува координација на изолација од 6 kV, додека излезот со далечински контакт се напојува постројката SCADA за централизирано следење на пренапоните.

2. Контејнеризиран BESS (2–5 MWh)

На кластерот на батерии од 1200–1500 V, SPD е монтиран на шина покрај осигурувачи; неговиот термички исклучен сув контакт е вметнат во компјутерот коло за итно запирање, веднаш блокирајќи го конверторот ако SPD не успее и спречување на ширење на лакот.

Клубови за ултра-брзо полнење 3,1500 V ≥360 kW

И исправувачкиот кабинет 1500 V автобус и камионот за замена на батерии 1000 V колото е паралелно со SPD, ограничувајќи ги стрмните предни пренапони од 2 kV/µs од контактори со голема моќност и заштитни 1700 V IGBT модули.

4. Системи за следење на агро-PV на планински терен

Внесувачите на моторот за следење (1000 V) работат заедно со жици од 1500 V долго растојанија; SPD, инсталиран во разводната кутија на тракерот, го спречува индуцирањето пренапони од спојување во жиците и избегнува PID и кутија за комбинирање дефект на изолацијата.

5.Префрлани платформи за засилување на PV

Во горната плоча за собирање 1500 V DC, никелирани бакарни терминали со облога против сол-прскање се користат. Далечинскиот сигнал се конвертира преку оптички влакна до контролниот центар на копното, овозможувајќи статус на пренапони во реално време следење на 40 километри од брегот.

Технички параметар

Забелешка: T2 категоријата SPD првенствено се користи во главните дојдовни кабинети на дистрибутивни системи.

Додатен уред

Уред за изолација на дефекти

Заштитникот од пренапони е опремен со уред за заштита за изолација од дефекти. Кога заштитникот ќе се расипе поради прегревање, овој уред може автоматски исклучете го од електричната мрежа додека обезбедувате индикациски сигнал. Кога заштитникот работи нормално, индикаторот прозорецот се прикажува зелено; по изолацијата на неуспехот, прозорецот се прикажува црвено.

Уред за далечински сигнал за аларм

Заштитникот може да се произведува со далечински сигнални контакти. Овој уред вклучува збир на нормално отворени и нормално затворени контакти. Кога на заштитникот работи нормално, нормално затворениот контакт е вклучен. Ако еден или повеќе модули на заштитникот откажат, контактот ќе се префрли од нормално затворено до нормално отворено, активирајќи го нормално отворениот контакт на испратете сигнал за дефект.

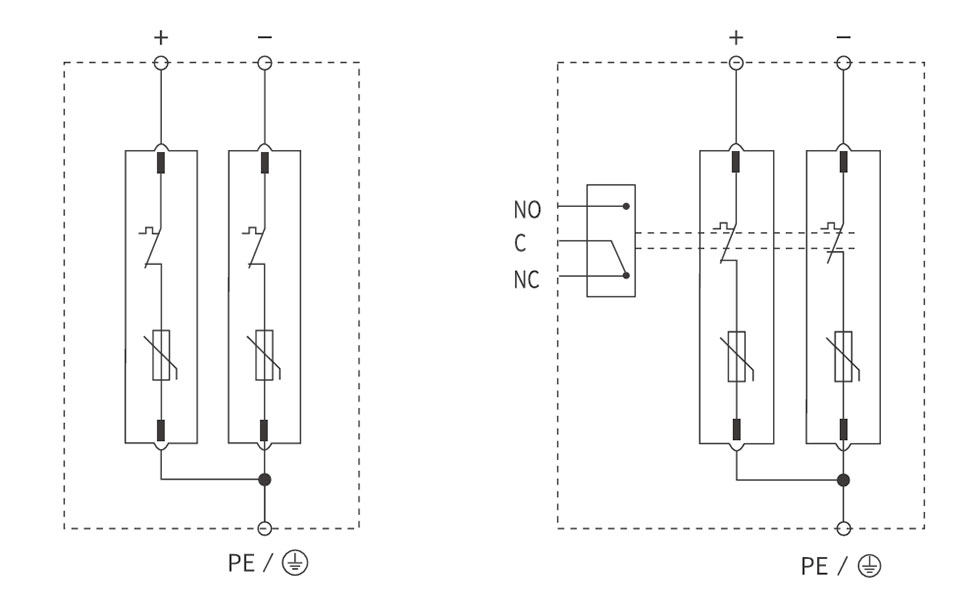

Дијаграм за поврзување

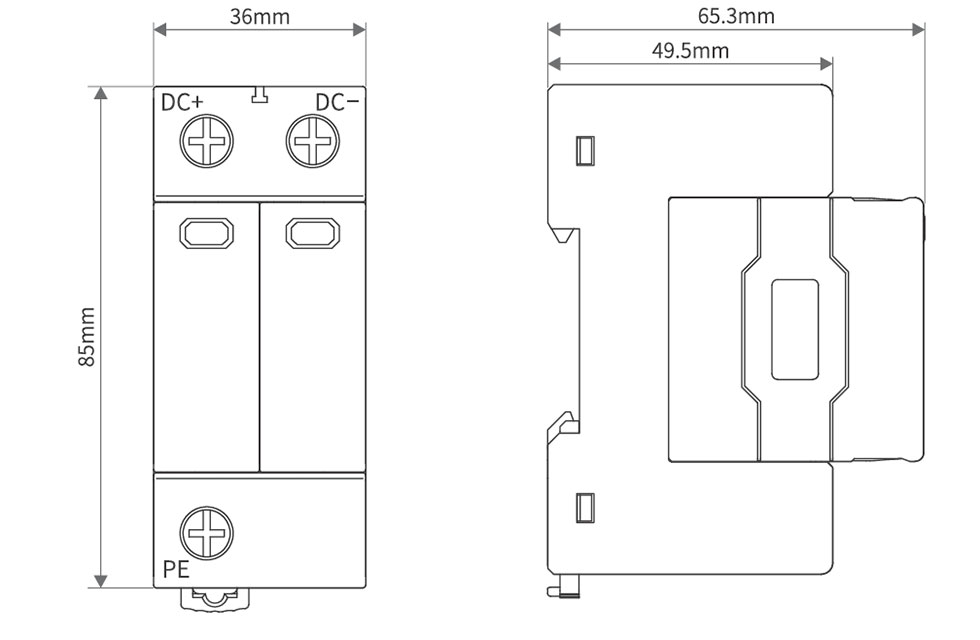

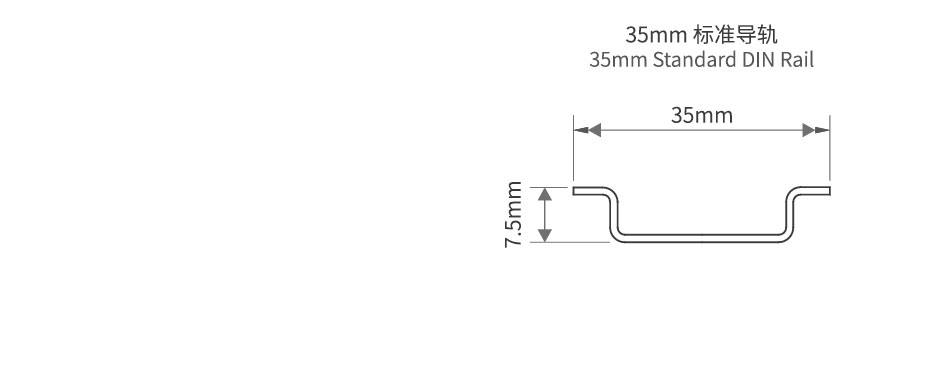

Изглед и димензии на инсталација
