Уред за заштита од пренапони од 1000V DC

Уредот SYS5-40P 1000V DC заштитник од пренапони, испорачан од Кина производителот Zhejiang Soutya New Energy LLC, е 500–1000 V DC, T2-класа SPD со максимална струја на празнење од 40 kA и ≤3,9 kV напонска заштита ниво, дизајнирано за прицврстување на молњите и преклопните бранови во станбени простории ФВ жици на покривот, мали соларни постројки C&I и домашно складирање на батерии системи.

Апликативни сценарија

1.Резиденцијален покрив PV

Монтиран на DC страната на еднофазните или трифазните жичени инвертери од 5–20 kW, ги прицврстува индуцираните молњи и префрлувачките транзиенти; заштитата од 3,9 kV нивото заштитува изолација од жици од 600–800 V, додека IP20 DIN-шината куќиштето се вклопува во домашната табла за дистрибуција.

2. Мали соларни постројки со метална палуба C&I

Во системите од 20–60 kW, една SPD на две жици е инсталирана во низата кутија за комбинирање. Контактите за далечински сигнал се паралелни и поврзани со жици на портата RS-485 на инвертерот, што испраќа аларми за „неуспех на SPD“ до мобилниот телефон на сопственикот апликација и намалување на инспекциите на лице место.

3.Домашни хибридни PV-батериски единици

Помеѓу купот батерии од 48 V/51,2 V и магистралата од 600 V DC на се-во-едно инвертер, SPD ги спречува пренапоните на префрлување генерирани од DC-DC батеријата фази од рефлексија во PV модули.

4.Заеднички DC полначи ≤80 kW

На магистралата 750 V DC што ги напојува модулите за напојување, SPD го потиснува лакот пренапони предизвикани од чести циклуси на приклучување/исклучување, заштитувајќи го внатрешниот SiC MOSFET и сензори Хол.

5. Телеком кула соларни доградба

Оптоварувањето –48 V ја дели истата заземјувачка мрежа со PV магистрала од 800 V; СПД ги запира молњите кои патуваат по каблите за снабдување во електричното засолниште, одржување на BBU и транспортна опрема на воздух.

Технички параметар

Забелешка: T2 категоријата SPD првенствено се користи во главните дојдовни кабинети на дистрибутивните системи.

Додатен уред

Уред за изолација на дефекти

Заштитникот од пренапони е опремен со уред за заштита за изолација од дефекти. Кога заштитникот ќе се расипе поради прегревање, овој уред може автоматски да го исклучи од електричната мрежа додека дава индикациски сигнал. Кога заштитникот работи нормално, прозорецот на индикаторот се прикажува зелено; по изолацијата на неуспехот, прозорецот се прикажува црвено.

Уред за далечински сигнал за аларм

Заштитникот може да се произведува со далечински сигнални контакти. Овој уред вклучува збир на нормално отворени и нормално затворени контакти. Кога заштитникот работи нормално, нормално затворениот контакт е вклучен. Ако еден или повеќе модули на заштитникот откажат, контактот ќе се префрли од нормално затворен на нормално отворен, активирајќи го нормално отворениот контакт за да испрати сигнал за дефект.

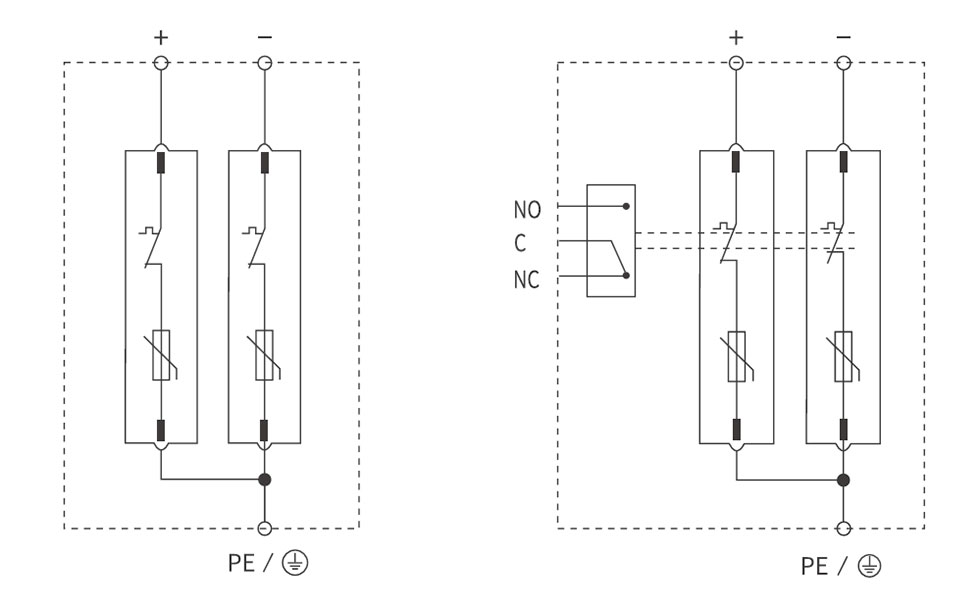

Дијаграм за поврзување

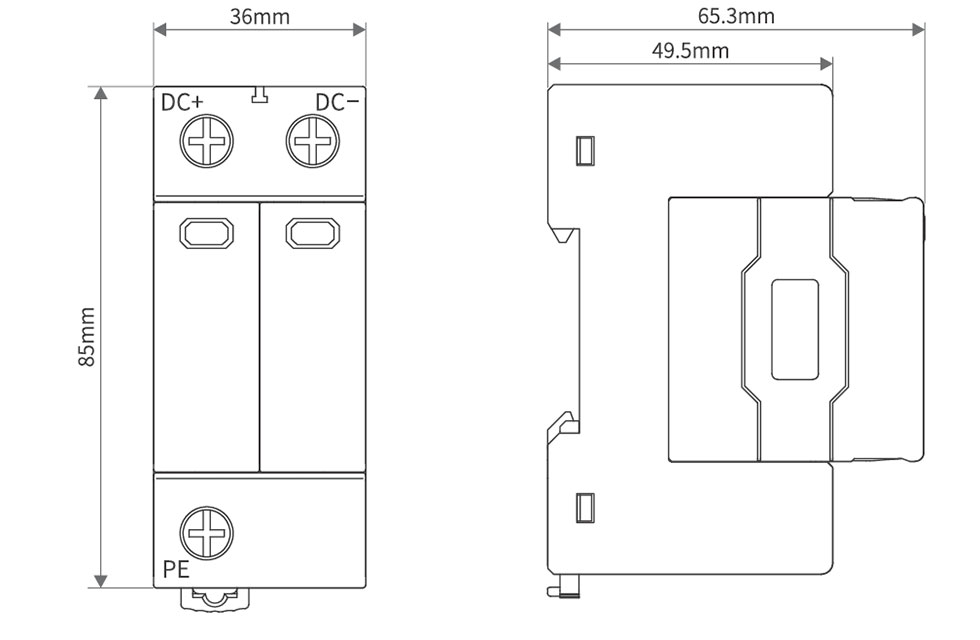

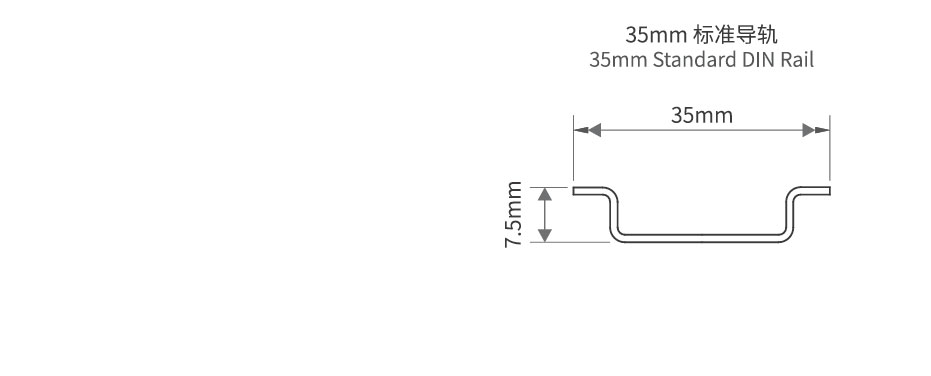

Изглед и димензии на инсталација
