DC минијатурен прекинувач

Минијатурниот прекинувач SYB5-80 DC, испорачан од кинескиот производител Zhejiang Soutya New Energy LLC, обезбедува заштита за AC 230/400V и DC 300~1200V кола.
Клучни карактеристики
▶ Заеднички за AC и DC (AC230/400V, DC300~1200V)
▶ Без разлика на позитивни или негативни поларитети, двонасочна заштита, полесна за монтажа.
▶ Краток лак со висок кршење, поголема безбедност.

Испрати барање

Опис на производот

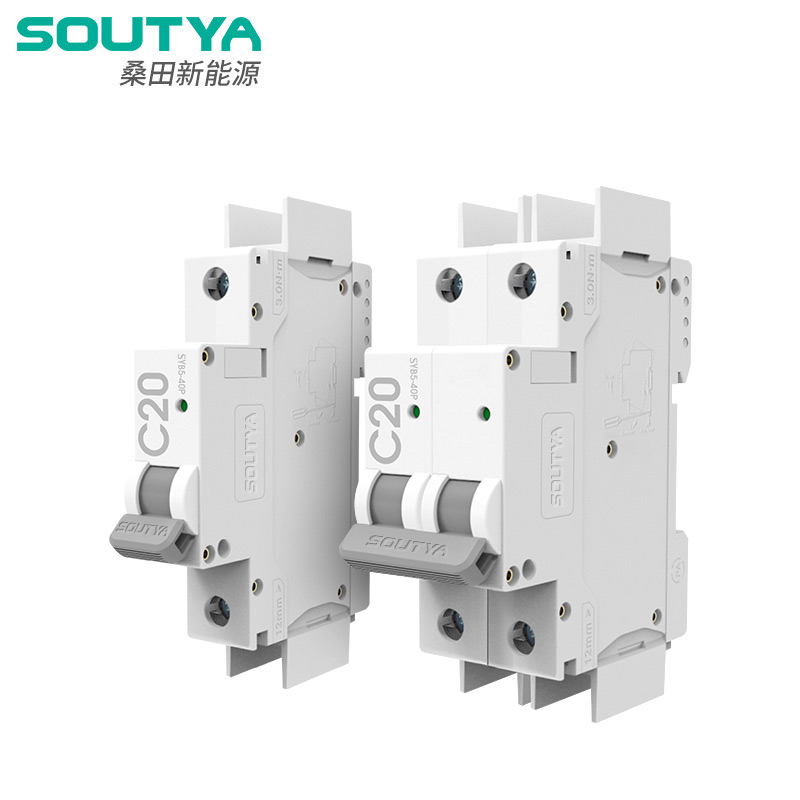

Минијатурен прекинувач SYB5-80 DC, испорачан од Кина производителот Zhejiang Soutya New Energy LLC, е 300–1200 V DC и 230/400 V AC двонасочен и неполаризиран минијатурен прекинувач, со 10 KA AC / Капацитет на прекин на еднонасочна струја 6KA, дизајниран за високонапонска заштита во PV системи, системи за складирање на енергија од батерии (BESS) и електрично возило опрема за полнење.

Карактеристично

Заштита од краток спој, заштита од преоптоварување
Краен капацитет на прекин: 10 KA AC / 6KA DC
Неполарна, двонасочна заштита
Краток лак
Материјал отпорен на пламен

Апликативни сценарија

1. Станбени и комерцијални PV комбинирани кутии

Ги заштитува влезовите на низа од 300–1200 V DC и излезите на инвертерот од 230 V/400 V AC; Ширината на еден пол ја удвојува густината во мали куќишта.

2.ПВ-хибридни инвертери на батерии

Двонасочен, неполаризиран прекинувач на рачки на батерии од 300–1200 V DC струја на полнење и празнење без повторно поврзување.

3. Мали DC EV полначи (≤ 20 kW)

600–1200 V DC излезна магистрала заштита; Кршењето од 6 kA ги отстранува дефектите на лакот за време на настани за приклучување/аут.

4. Телеком и DC држачи за центри за податоци

Комбинации на столбови заштитуваат сервер 48 V/240 V/380 V или UPS-от се разгранува до 1200 V DC; Движење DIN-шина заштедува простор во кабинетот.

5.Нисконапонски DC микро-мрежи

380–1200 V DC дистрибуција за LED осветлување, вентилатори или пумпи; Криви B/C/D одговараат на различни карактеристики на оптоварување.

6.Сурови или високи места

−30 °C до +70 °C, без намалување до 2 000 m, одговара на IP66 куќишта за carports, агроволтаични и покривни постројки.

Технички параметар

Модел		SGB5-80

Пол		1P	2P	3P	4P
Номинален работен напон Ue		230 VAC	400 VAC	400 VAC	400 VAC
		300 VDC	600 VDC	900 VDC	120 VDC
Максимална струја на рамката		80 А
Оценети Тековни во		6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A
Номинален напон на изолација Ui		690 VAC
		600V DC 900VDC 1200VDC
Номинален импулсен напон Uimp		8 kV

Карактеристики на сопнување		B/C/D
Тип на сопнување		Термичко-магнетна
Ics Оперативен капацитет за кинење lcs		7,5kA(AC)6kA(DC)
Icu Краен капацитет на кршење lcu		10kA(AC)6kA(DC)
Електричен живот
Вистинската просечна вредност		Просечно 4000 пати (AC) 1000 пати (DC)

Стандардна одредена вредност		1500 пати (AC) 300 пати (DC)

Механички живот
Вистинската просечна вредност		≥ 15000 пати
Стандардна одредена вредност		8500 пати (AC) 9700 пати (DC)

Категорија на пренапон		Ⅲ
Степен на загадување		3
Ниво на заштита		IP40; Термина IP20
Отпорност на влага и топлина		Категорија 2
Релативна влажност		≤95%
Отпорност на вибрации		Основа IEC60068-2-6
Параметри за отпорност на механички удари		Основа IEC60068-2-27

Капацитет на жици		25~35 mm²
Вртежен момент на жици		3,0 Nm
Работна амбиентална температура		-30℃~+70℃
Складирање Амбиентална температура		-40℃~+85℃
Начин на инсталација		DIN35
Висина		≤2000м
Тежина		0,13 кг/пол
Димензија	Должина	85 мм
	Ширина	18 мм	36 мм	54 мм	72 мм
	Висина	Макс 78 мм
Пакет	ЕЕЗ/Кутија	12	6	4	3
	Кутија/Картон	10
	Картон/Палета	80
Складирање		Производот треба да се чува во добро проветрено складиште, со релативна влажност не поголема од 80%, а температурата на околината треба да биде помеѓу -40℃ и+80℃. Дополнително, не треба да има присутни кисели, алкални или корозивни гасови.

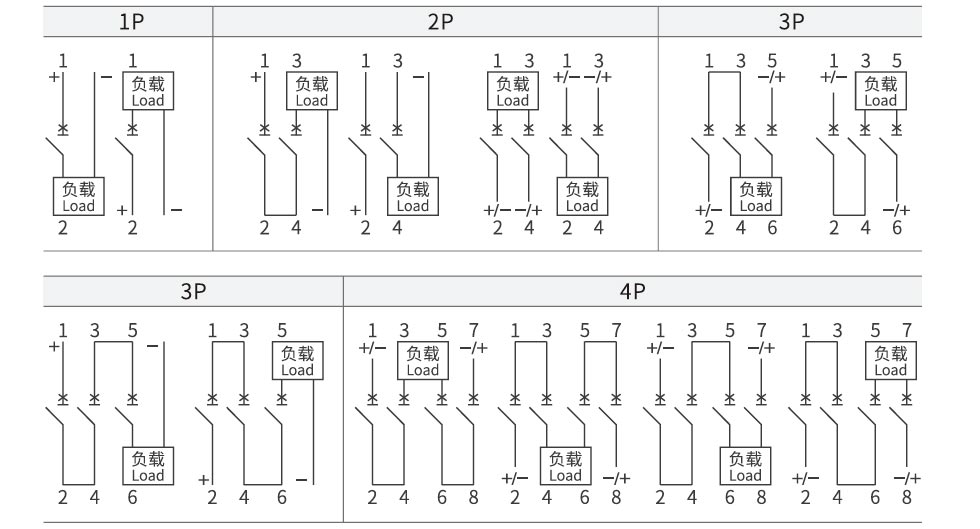

Дијаграм за поврзување со еднонасочна струја

DC Miniature Circuit Breaker

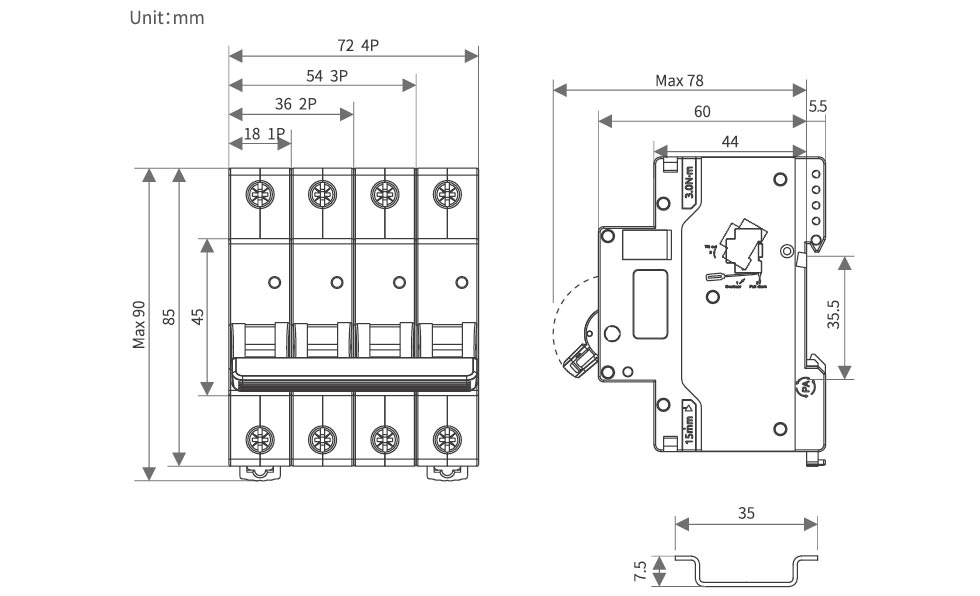

Изглед и димензии на инсталација

DC Miniature Circuit Breaker

Детерирачки фактор

Табела со фактор за намалување на температурата

Температура	-30℃	-25℃	-20 ℃	-15 ℃	-10 ℃	-5℃	0℃	5℃	10 ℃	15 ℃
Номинален коефициент на оперативна струја	1.279	1.261	0.242	1.223	0.204	1.182	1.161	1.143	1.127	1.103


Температура	20 ℃	25 ℃	30℃	40 ℃	45 ℃	50 ℃	55°C	60 ℃	65°C	70 ℃
Номинален коефициент на оперативна струја	1.079	1.063	1.047	1	0.984	0.968	0.952	0.922	0.904	0.891

Табела со фактор за намалување на висината

Надморска височина / m	2000	3000	4000	5000
Оценет работен струен коефициент	1	0.96	0.91	0.86
Номинален коефициент на работен напон	1	1	1	1
Номинален коефициент на фреквенција на моќност на напон	1	0.9	0.82	0.71
Номинален коефициент на напон на отпорност на импулси	1	0.9	0.82	0.71
Номинален лимит Капацитет на сегментот на краток спој и електричен век на траење Коефициент	1	0.82	0.7	0.6
	1	0.82	0.7	0.6

Табела со фактор на намалување за рамо до рамо инсталирање на MCBS

Бр.на MCB	1	2~3	4~5	6~8	9-10
In≤25A коефициент	1	0.96	0.9	0.8	0.7
32A≤In≤63A коефициент	1	0.92	0.8	0.7	0.6
80A≤In≤125A коефициент	1	0.9	0.8	0.7	/

Додаток

MX помошен уред за ослободување
Номинален контролен напон нас	DC:24~48V AC:110~230V
Максимално време на исклучување	<10 ms
Отпорност на серпентина	50
Ограничете ја струјата	≥1,6А
Механички живот	10000 пати
Електричен живот	4000 пати
Вртежен момент на жици	0,8 N ·m
Способност за поврзување со жици	1,0мм² Тврда жица
	1,0mm² Мека жица со приклучоци
Опсег на работна температура	-30℃~+70℃


Услови на животната средина	Не треба да има експлозивни опасни материи и да нема штетни гасови или спроводлива прашина што може да ја кородира или оштети изолацијата
Позиција на собранието	На левата страна на прекинувачот

Услови за инсталација	Стандардна монтажа на шина DIN35mm

Помошен контакт OF
Капацитет за прекин на контактите	AC13:le=3A;Ue=250V
	AC15:le=2A;Ue=250V
	DC12:le=0,5A;Ue=110V
Минимален работен напон	5V
Минимална оперативна струја	10 mA
Номинален напон на изолација	500 V
Номинална ограничена струја на краток спој	1000 А
Договорена струја за греење Ит	4А
Механички живот	10000 (пати)
Електричен живот	4000 (пати)
Вртежен момент на жици	0,8 N ·m
Способност за поврзување со жици	1,0 mm²
Број на контакти	1 нормално отворено, 1 нормално затворено

Опсег на работна температура	-30℃~+70℃


Услови на животната средина	Не треба да има експлозивни опасни материи и да нема штетни гасови или спроводлива прашина што може да ја кородира или оштети изолацијата
Позиција на собранието	На левата страна на прекинувачот

Услови за инсталација	Стандардна монтажа на шина DIN 35 mm
