Интегрирана кутија за оптичко складирање со наизменична струја од 20 kW

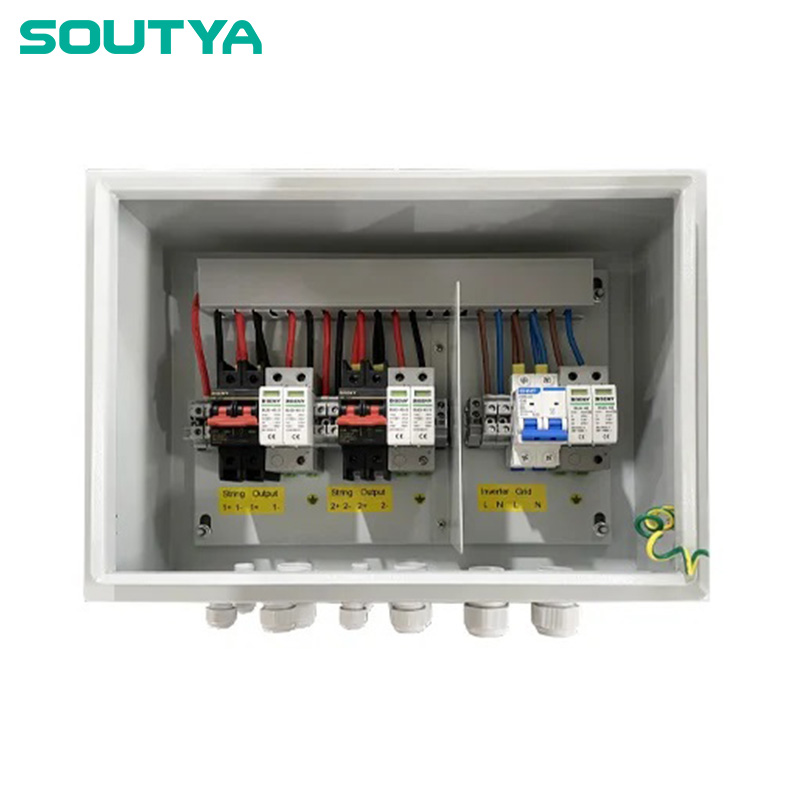

Интегрирана кутија за оптичко складирање со наизменична струја од 20 kW, испорачана од кинескиот производител Zhejiang Soutya New Energy LLC, е трифазна фотоволтаична-батериска мрежа хибридна дистрибутивна единица конструирана со поликарбонат стабилизиран со УВ куќиште и запечатување со оценка IP65 за издржливо монтирање на отворено. Заградата интегрира три уреди за заштита од пренапони од 600 V DC и четири 2-полен DC прекинувачи кои обезбедуваат заштита од пренапон и оптоварување на три PV жици плус една батериска низа, додека фабрички поврзани позитивни, негативни и PE собирниците обезбедуваат сигурен континуитет на заземјувањето. На 380/400 В трифазна страна има две 4-полни AC MCB, еден 4-полен 385 V AC SPD, два 4-полни AC контактори за префрлување мрежа/остров и еден 4-полен RCCB 40 A 30 mA Тип А, сите фабрички монтирани на DIN шини позади отпорник на пламен партиција. Дизајниран за трифазни PV-plus-BESS апликации од 20 kW обезбедува суштинско комбинирање, пренапонски имунитет, заштита од земјена грешка и рачна изолација во еден шкаф што може да се заклучува, за монтирање на ѕид.

Апликативни сценарија

1. Комерцијални покриви (15–30 kW)

Трифазниот рејтинг од 20 kW се усогласува со стандардните комерцијални низи на покривот; кутијата комбинира три PV жици и една батериска низа во една 380 V излез, елиминирање на повеќе ѕидни прекинувачи и забрзување пуштање во работа.

2. Структури за автомобил-пристаниште и крошна

Нејзините плитки IP65 завртки за куќиште за монтирање на ѕид директно на челичните греди, давајќи паркинг засолништа што може да се заклучи, видлива изолација за PV, батерија и мрежни кола додека ги одржуваат одделите за DC и AC за безбедно миење или одржување на возилото.

3. Лесно-индустриска фасада БИПВ

Поликарбонат стабилизиран со ултравиолетово зрачење и ротирачките рачки на предните врати овозможуваат испирање монтажа на ѕидовите на складиштето; Менаџерите на објектите можат да исклучат кој било DC или AC коло независно кога се сервисира HVAC или осветлување кое се напојува од истиот хибриден инвертер.

4. Земјоделски оранжерии и амбари

4-полните RCCB и AC/DC SPD ги штитат вентилаторите за вентилација, пумпите за наводнување и системи за напојување од транзиенти предизвикани од молњи вообичаени на отворени полиња, додека двата контактори за наизменична струја овозможуваат автоматско префрлање од мрежа до остров за време на прекини.

5. Поднизи монтирани на земја до 30 kW

Фабричките жици DC автобуси и трифазниот AC дел го намалуваат времето за поврзување на теренот за редици со тракер или со фиксно навалување, што обезбедува хаб за приклучување и игра што се спојува три PV жици, една батериска низа и излез од трифазен инвертер од 20 kW во еден кабинет отпорен на временски услови.
