1000V DC Комбинирачка кутија 2 во 1 излез MCB тип

1000V DC Combiner Box 2 In 1 Out MCB тип, испорачан од Кина производителот Zhejiang Soutya New Energy LLC, е фотоволтаик од 1000 V DC Единица за агрегација на жици изградена за компактна надворешна услуга со високи перформанси. Изработен од поликарбонат стабилизиран со УВ и запечатен со IP65, куќиштето ги штити внатрешните компоненти од прашина, влага и долготрајна сончева енергија изложеност. Внатре, четири држачи за осигурувачи DC обезбедуваат заштита од прекумерна струја за две влезни жици, индуцирани стеги од класа II DC заштитен уред од пренапони (SPD). транзиенти и единечен двополен минијатурен прекинувач со еднонасочна струја (MCB) обезбедува и изолација на оптоварување и краток спој. Фабрички претходно жичен позитивни, негативни и PE автобуси гарантираат еквипотенцијал со мала импеданса поврзување, додека конфигурацијата 2-во 1-излез го рационализира каблите на мали покривни или поднизи со тројна низа. Дизајнот нуди безбедно, видливо кршење изолација на одржување и суштинска заштита на ниво на жици во рамките на a заштедува простор, отпечаток за монтирање на ѕид.

Технички параметар

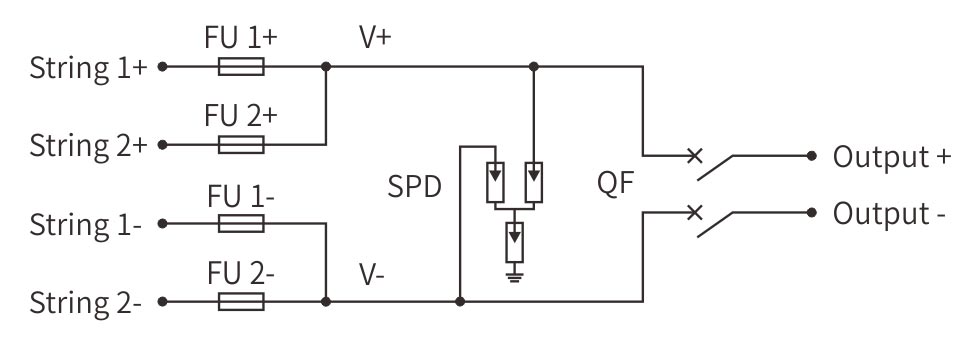

Дијаграм за поврзување

Апликативни сценарија

1. Консолидација на PV жици – Мали низи на покривот

Инсталирана под модули или на парапетни ѕидови, кутијата спојува две PV жици во еден DC излез. Четири држачи за осигурувачи обезбедуваат индивидуална низа заштита од прекумерна струја, додека SPD од класа II ги стега индуцираните пренапони од блиска молња активност. MCB управуван од предната страна овозможува видливо прекинување изолација, овозможувајќи безбедно заклучување при одржување на инвертерот или покривот интервенции.

2. Земјоделски еднонасочни колибри – системи за наводнување и сточарство

Монтиран на ѕид во пумпни куќи или амбари, единицата испорачува генерирани од сонцето DC до пумпи без четкички и опрема за молзење. Запечатувањето IP66 го исклучува житото прашина и вода за миење под висок притисок, а интегрираниот MCB овозможува брзо исклучување пред сезонска проверка на опремата или замена на ременот.

3. Далечински телекомуникациски засолништа – Критична комуникациска моќ

Позициониран внатре во соединенијата на столбовите, комбинаторот ги напојува DC собирниците со тоа напојување радио глави и банки на батерии. SPD ја штити чувствителната RF електроника против минливи пренапони, додека MCB делува како локално исклучување за техничари кои вршат мерења на заземјување на столбовите или менување на исправувачите.

4. Станбени кластерни низи – Станбен блок PV гранки

Фиксиран во метарски плакари или тавански фарми, куќиштето се консолидира две жици на модули за заедничка употреба на инвертер. Огноотпорен поликарбонат и фузијата на ниво на жици ја подобрува безбедноста во населените згради, а MCB дава одговорни за итни случаи една означена точка за изолирање на DC страната за време на a настан за пожар.

5.Индустриски микро-мрежни јазли – кола за резервна копија и врвно бричење

Монтирани на прирабници на лизгалки што ги спојуваат PV со полначи за виљушкар или лавици за PLC, кутијата се справува со 15 kW соларен влез. Способноста за двојна низа се совпаѓа Профилите на побарувачката за врвно бричење и координираните штитови за парови SPD + MCB чувствителни погони и од врвовите на мрежата и од шумот на комутацијата на инвертерот.
